一、產品簡介與用途

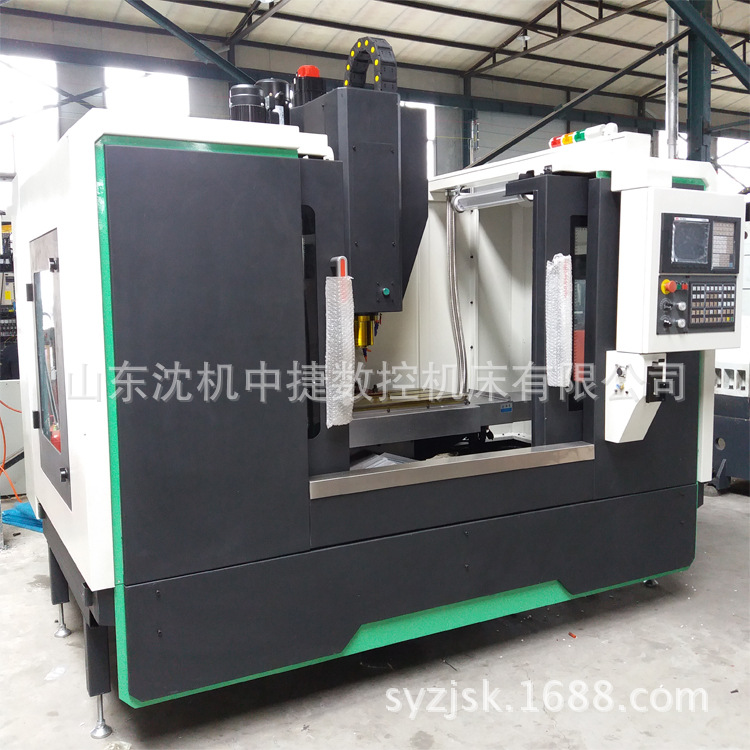

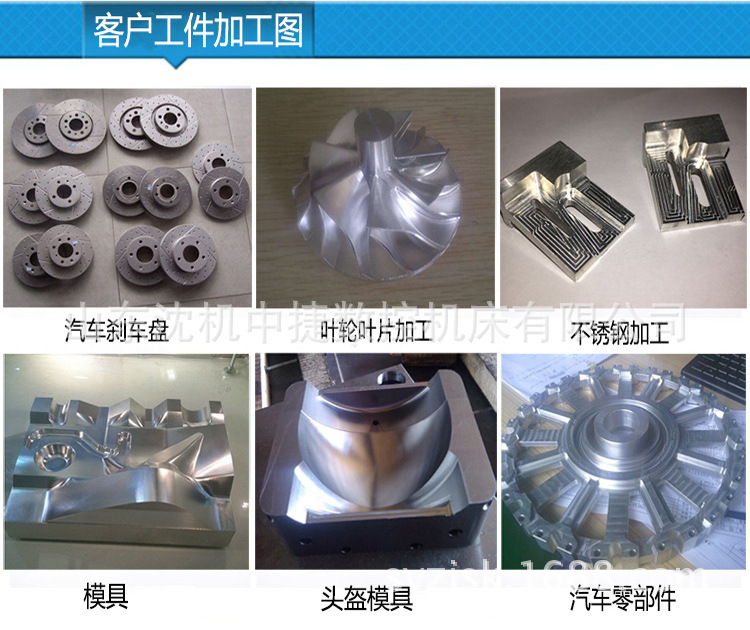

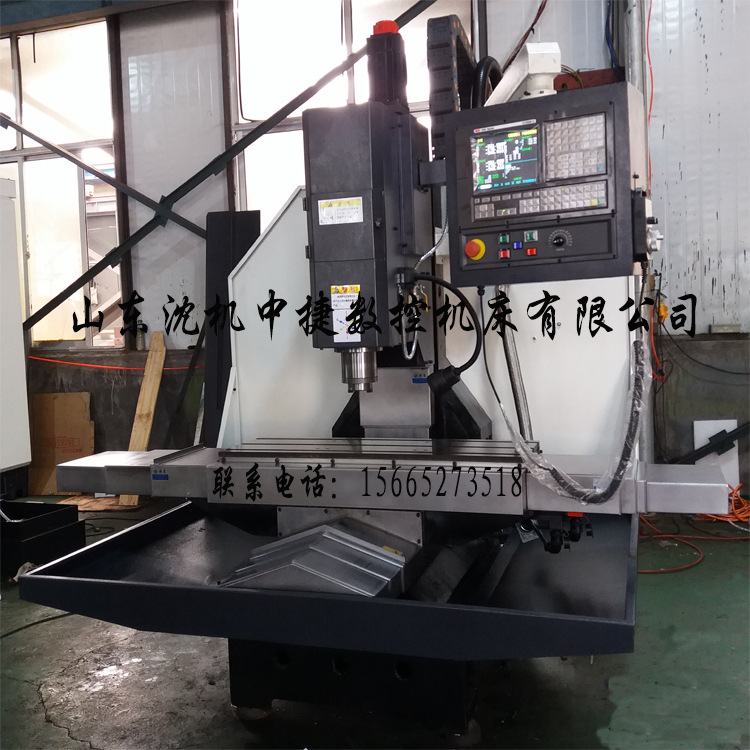

該數控銑床進給軸為XYZ三坐標控制，三軸通過伺服馬達驅動，能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、鉸、攻絲等各種工序加工，適合于多品種、中小批量零件的生產，對復雜、高精度零件的加工更能顯示其優越性。

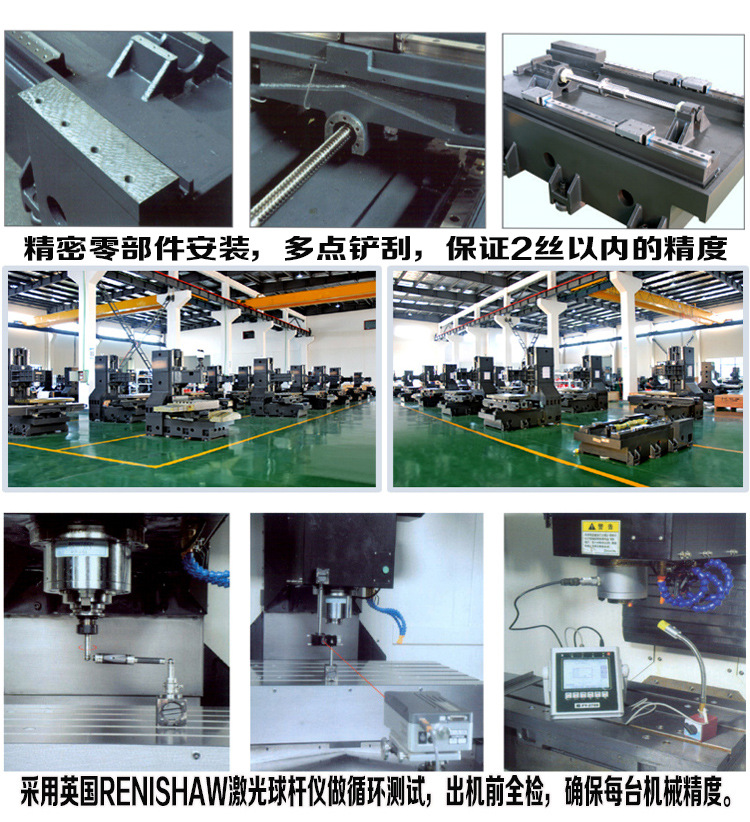

二、主要結構特點
◆三軸采用線性滑軌，具有高剛性、高定位精準、低噪音、低摩擦特性，可獲得循圓精度；
◆主結構鑄件采用高品質的米漢納鑄鐵，組織穩定，永久確保品質；
◆鑄件經由有限元分析法電腦計算分析，合理的結構強度及加強筋的搭配，提供機械之高剛性；
◆超寬底座及立柱均為箱型結構體，鞍座加寬加長，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力；
◆主軸頭內以筋骨強化結構，主軸頭與立柱接觸長度比率適當，提供主軸之穩固支撐；
◆機臺配有防撞擊裝置，可吸收由工人操作失誤引起的撞擊而產生的振動，使撞擊的損害減至最低，確保原有的精度；
◆機臺采用油水分離設計，可有效使?jié)櫥团c切削液分離，防止切削液因混合而劣化，影響加工品質；
◆機臺采用臺灣高精度高剛性高精密主軸，皮帶式主軸剛性強、可靠性高，直結式主軸高速高效高精度、噪聲小、振動低，全面滿足用戶需求；
◆數控系統采用武漢華中總線絕對值控制系統；
三、主要技術參數
行 程 | |
X/Y/Z軸 | 600/360/450mm |
主軸端面至工作臺 | 100-600mm |
主軸中心至立柱導軌 | 383mm |
進 給 | |
X/Y/Z軸快速移動 | 36m/min |
切削進給 | 1-12m/min |
三軸伺服電機扭矩 | 7.7/7.7/15N.m |
工作臺 | |
工作臺面積 | 1000×360mm |
最大承重 | 300Kg |
工作臺面距地面高度 | 800mm |
T型槽 | 3×16×110mm |
主 軸 | |
連接形式 | 皮帶式 |
轉速 | 8000rpm |
主軸錐孔 | BT40 |
主電機功率 | 3.7KW |
精 度 | |
定位精度（JIS標準） | ±0.008/300mm |
重復定位精度（JIS標準） | ±0.005mm |
其 它 | |
整機重量 | 3000Kg |
整機外形尺寸 | 2000×1800×2350mm |
四、整機配置
序號 | 配置 | 規格明細 | 廠家 | 產地 |
1 | 三軸絲桿專用軸承 | 內徑20,外徑47 | TPI | 臺灣 |
2 | 三軸滾珠絲桿（P3級） | FD2510 | 上銀 | 臺灣 |
3 | 三軸滾珠線軌 | HGH25CA | 上銀 | 臺灣 |
4 | 主軸皮帶式 | BT40-8000rpm | 丹銓 | 臺灣 |
5 | 打刀缸 | 3.5T | 亞德客 | 臺灣 |
6 | 三軸伸縮護罩 | n/a | 海東 | 國產 |
7 | 容積式自動潤滑系統 | CLC-1-2L-206 | 河谷 | 日本 |
8 | 三軸鎖緊螺帽 | YSF M20*1.5P | 盈錫 | 臺灣 |
9 | 刀庫 | 斗笠式BT40-12T | 岡田 | 臺灣 |
10 | 三軸聯軸器 | D&Y10 C55L78D&Y |
| 臺灣 |
11 | 地腳螺栓承座+地腳螺栓+螺帽 | n/a | n/a | 國產 |
五、機床技術資料提供：
1、 機床操作說明書
2、 機床電控說明書
3、 機床精度檢驗證書
4、 機床裝箱單
六、機床特殊配置
1、可選用其他進口或國產數控系統；
2、可選用數控分度頭，如中心高125mm；
3、可選用五軸回轉工作臺；
