本機床是適用于高精密模具、汽車、機車、航空、航天、儀器儀表、輕紡輕工、電子儀
器和機械制造等行業的中小型箱體、蓋、板、殼、盤等零件的加工行業。適用于機械加工及
模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、
鏜等多種工序。
該系列機床整體上采用十字滑板式工作臺，主軸箱沿立柱上下移動結構。在設計過程中
采用Pro-engineer和Ansys等先進軟件.

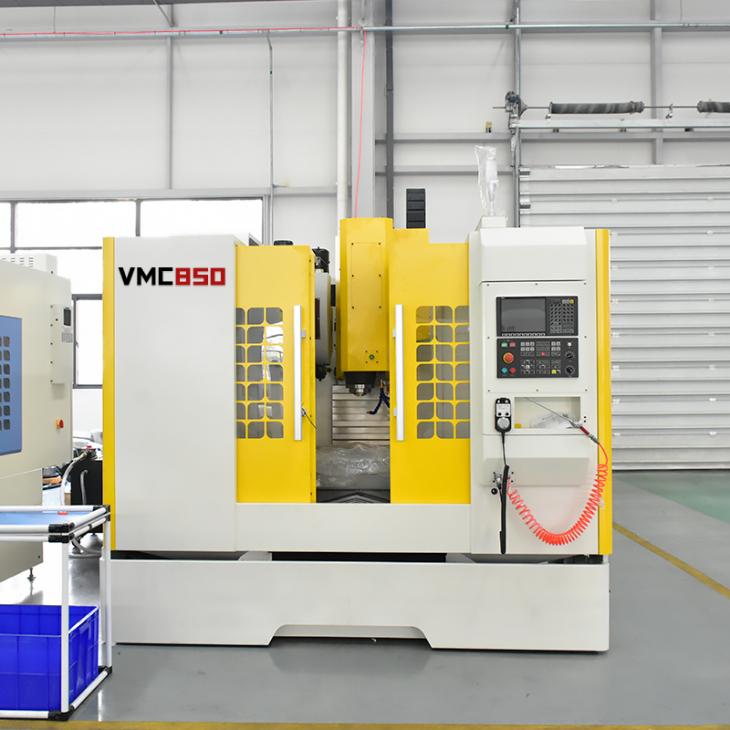

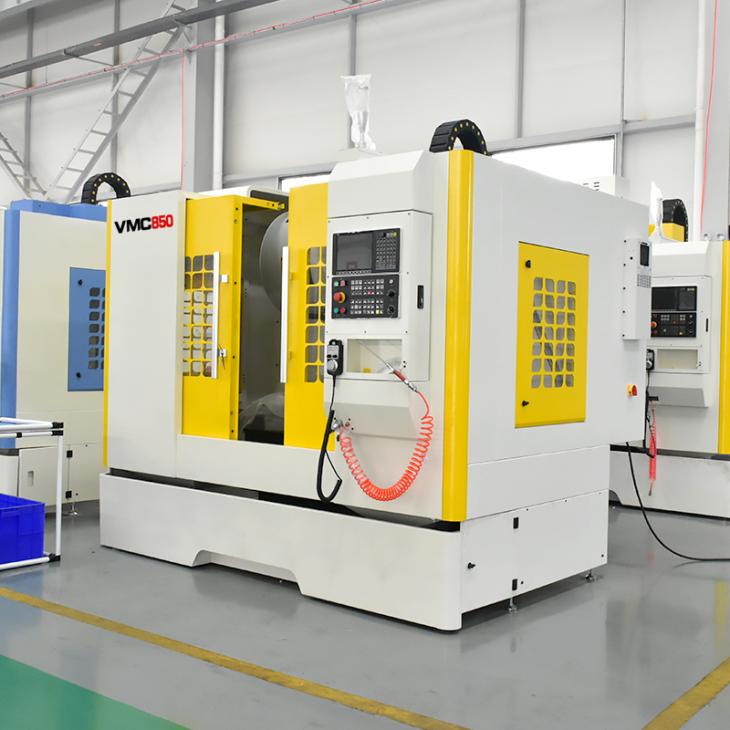

VMC850數控加工中心特點
●機身及主要構件均為高強度鑄鐵金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為人字型結構，結合大箱體底座，大幅減輕重切削時機身的振動；
●臺灣精密高速、高精度、高剛性主軸單元；
●日本河谷間歇式自動潤滑；
●臺灣亞德客氣動系統。
主要配置
1. 控制系統：KND/華中
2. 主軸電機：主軸伺服電機 7.5kw
3. XYZ三軸伺服電機：華中數控系統
4. XYZ三軸驅動器：華中數控系統（Z軸含抱閘）
AB軸：臺灣譚佳/煙臺環球（選配）
5. 皮帶式主軸：臺灣健椿 8000rpm主軸
6. 絲桿：臺灣上銀精密級滾珠絲桿，C3級
7. 臺灣健椿增壓打刀缸
8. 臺灣斗笠式刀庫
9. 日本NSK/德國FAG軸承，P4級
10. 上海電柜熱交換恒溫系統
11. 手持式電子手脈
12. 日本三木聯軸器
13. 自制光機（工作臺5條T型槽）
14. 日本河谷自動潤滑及潤滑報警裝置
欲了解更多的詳情及配置，產品等信息敬請聯系我們！15665273518
項目 | 內容 | 單位 | 參數 |
工作臺 | 工作臺面（長*寬） | mm | 1000*500 |
工作臺承重 | Kg | 550 | |
行程 | X/ Y / Z | mm | 800*500*500 |
主軸端面到工作臺面距離 | mm | 150--650 | |
T型槽 | 規格 | mm | 3*18 |
中心距 | mm | 150 | |
主軸 | 錐度 |
| BT40 |
主軸中心至立柱導軌距離 | mm | 550 | |
主軸轉速 | rpm | 80--8000 | |
額定功率 | Kw | 7.5/11 | |
驅動系統 |
| 皮帶傳動 | |
精度 | 定位精度 | mm | ±0.008 |
重復定位精度 | mm | ±0.005 | |
軸向電機 | 額定功率 | Nm | 15/15/15 |
進給速度 | X/Y/Z最大快移速度 | m/min | 48 |
X/Y/Z最大切削速度 | m/min | 20 | |
刀庫 | 型式 |
| 機械手式BT40 |
容量 | 把 | 16 | |
通用參數 | 氣源要求 | kg | 4-6 |
機床重量 | kg | 4500 | |
外形尺寸 | mm | 2550*2200*2500 | |
電力要求 | KVA | 3相380V 15KVA |
可根據客戶要求專業設計開發數控設備及加工中心
產品的配置不同價格也不同，請?jiān)谫徺I前咨詢對刀庫的要求，是否需求高速直連主軸，
主軸中心出水，螺旋式排屑器，主軸油冷機等！
欲了解更多的詳情及配置，產品等信息敬請聯系我們！15665273518
