一、產品優勢：

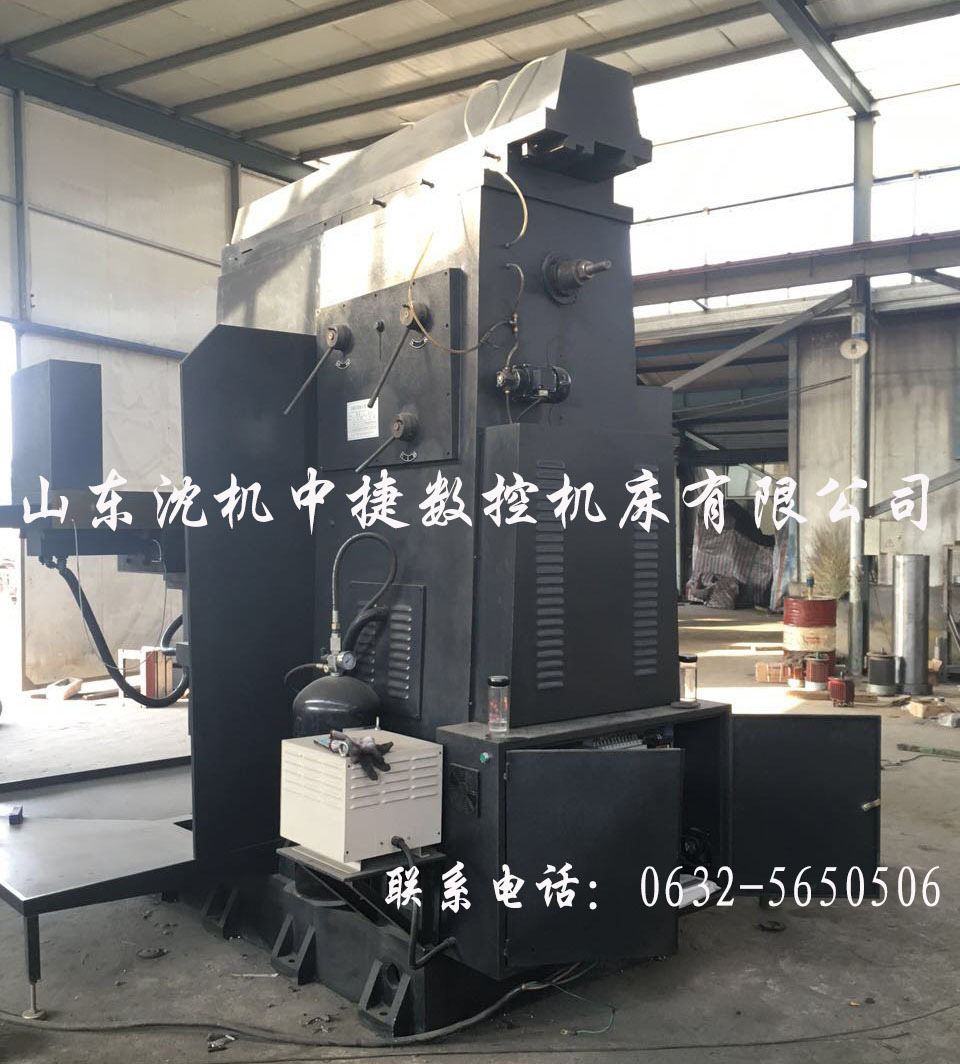

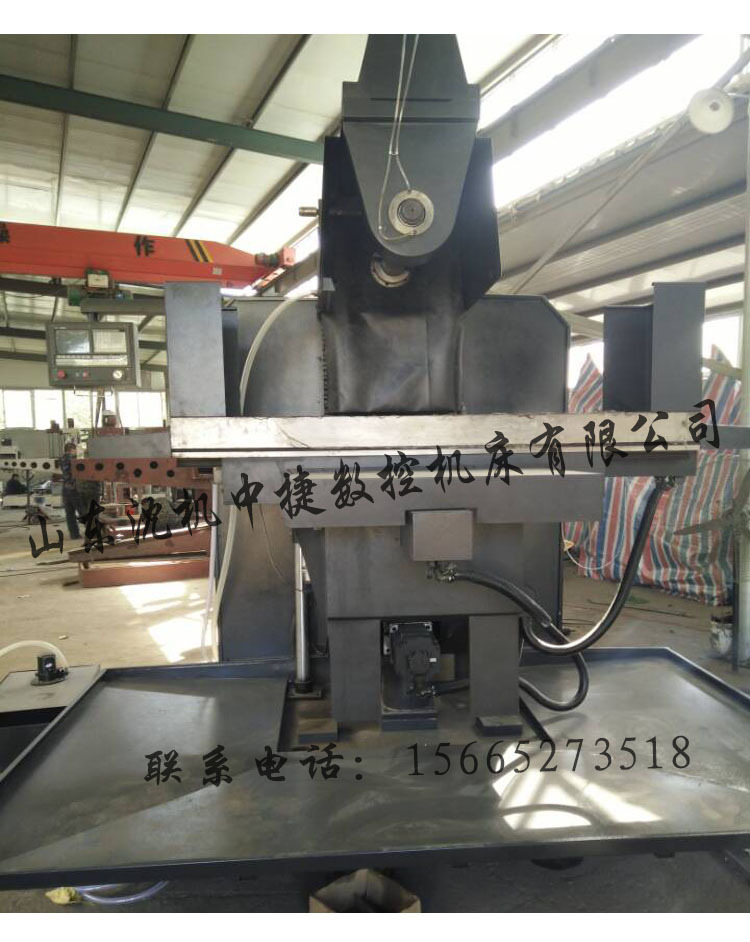

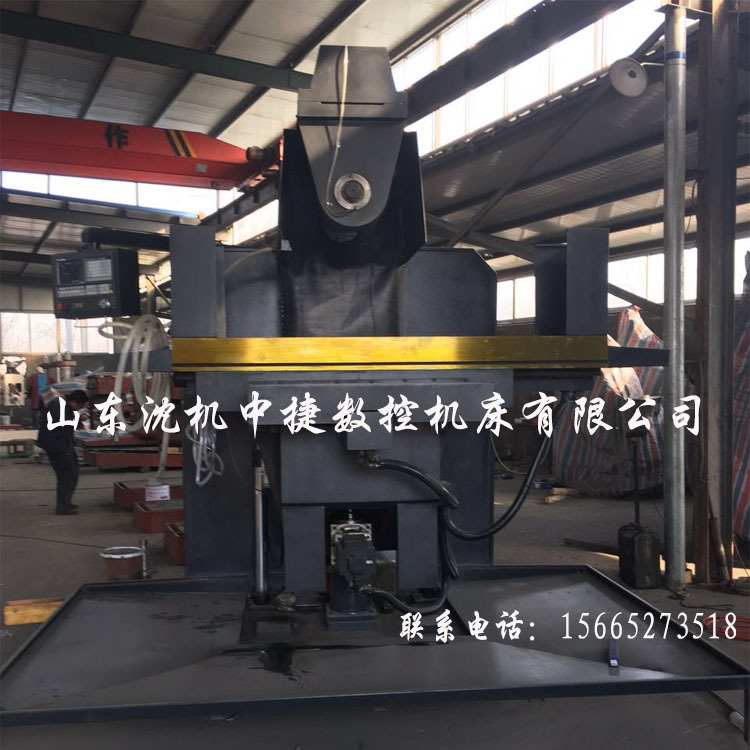

XK6150臥銑數控銑床采用了臥式框架布局，立柱固定在底座上，升降臺沿立柱上下移動（Z軸）滑座沿升降臺上導軌縱向移動（Y向）工作臺沿滑座上導軌橫向移動（X向）。主軸及齒輪部分全部安裝在立柱內，強度高。立柱頂端裝夾大型滑枕，便于安裝刀桿支撐架。
底座、工作臺、滑座、立柱、升降臺、滑枕等大件均采用高強度鑄鐵材料HT300，造型為樹脂砂工藝，兩次人工時效處理消除內應力。這些大件均采用Pro/E和Annsys優化設計，提高大件和整體的剛度，有效抑制了切削力引起的機床變形和振動。
主軸采用NT60錐孔，軸承采用P4級主軸專用軸承，前端支撐采用P4級主軸專用軸承。
二、主要技術參數：
工作臺 | 工作臺尺寸 | 2000*500 | mm | ||
| 允許最大載重尺寸 | 1000 | kg | ||
| T形槽尺寸 | 18*5 | mm*個 | ||
加工范圍
| 工作臺最大行程—X軸 | 1000 | mm | ||
| 滑座最大行程—Y軸 | 600 | mm | ||
| 升降臺最大行程——Z軸 | 800 | mm | ||
| 主軸中心至工作臺面距離 | 最大 | 800 | mm | |
|
| 最小 | 100 | mm | |
主軸 | 錐孔（7:24） | NT60 |
| ||
| 轉速范圍 | 32-1500 | r/min | ||
| 主軸電機功率 | 30 | kw | ||
| 主軸傳動方式 | 齒輪 |
| ||
進給 |
快速移動 | X軸 | 4 |
m/min | |
|
| Y軸 | 4 |
| |
|
| Z軸 | 4 |
| |
| 進給速度 | 1-4000 | mm/min | ||
| 三軸拖動電機功率 | 2.3/3.0/3.0 | kw | ||
定位精度 |
| JB/T8771.4-1998 |
| ||
| X軸 | 0.015 | mm | ||
| Y軸 | 0.015 | mm | ||
| Z軸 | 0.015 | mm | ||
重復定位精度 | X軸 | 0.01 | mm | ||
| Y軸 | 0.01 | mm | ||
| Z軸 | 0.01 | mm | ||
機床重量 | 12000 | kg | |||
電氣總?cè)萘?/span> | 40 | KVA | |||
機床輪廓尺寸 | 3000*2600*3000 | mm | |||
