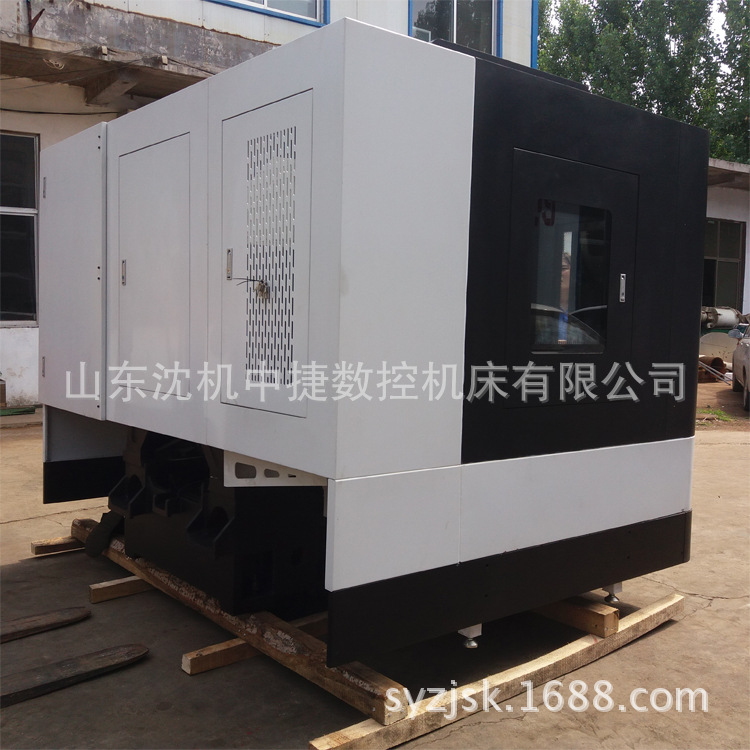

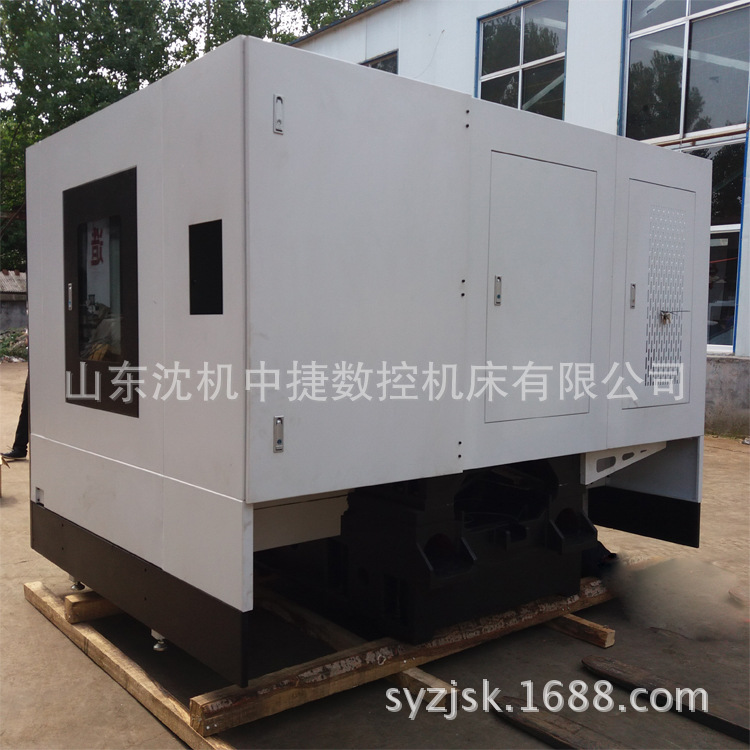

光機現貨大量供應，機身材質全部采用HT300鑄鐵，保證機臺整體高剛性與持久的精度保持性，各種配置齊全，全面滿足用戶需求。
●先進的結構設計帶來穩定的整體性能和超凡的用戶體驗；
●主要結構鑄件均由高級樹脂砂鑄鐵制成，經回火消除內應力以防止變形；
●主要結構經有限元分析，以電腦模擬應力情況以確保最佳的剛性、穩定性及抗震性；

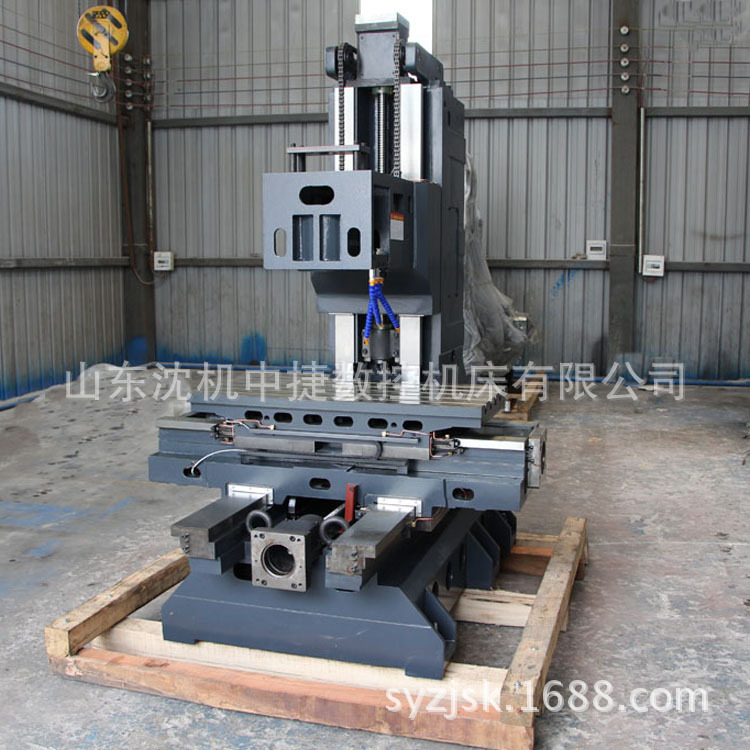

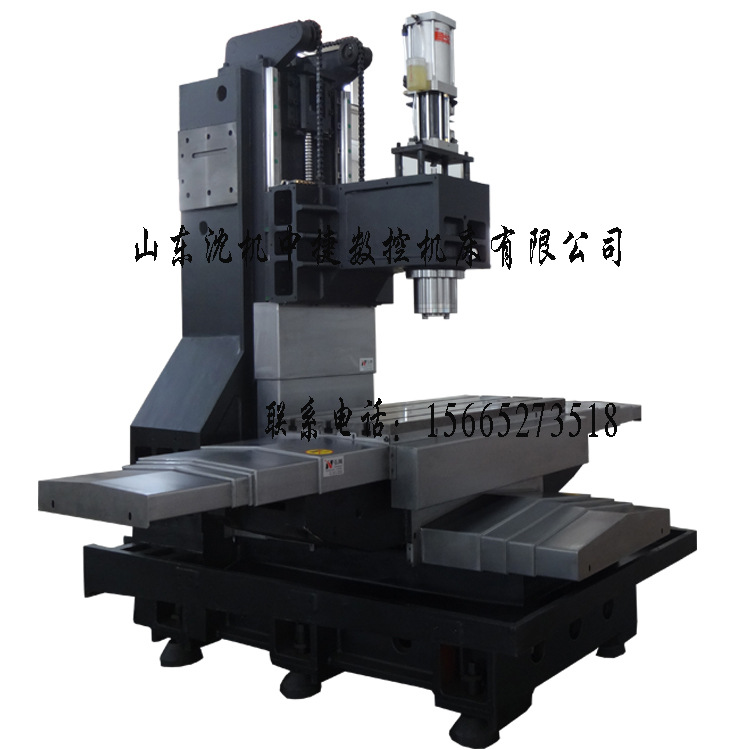

850加工中心光機結構特性
◆三軸采用線性滑軌，具有高剛性、高定位精準、低噪音、低摩擦特性，可做快速位移（48m/min）及或得最佳循圓精度；
◆主結構鑄件采用高品質的米漢納鑄鐵，組織穩定，永久確保品質；
◆鑄件經由有限元分析法電腦計算分析，合理的結構強度及加強筋的搭配，提供機械之高剛性；
◆超寬底座及立柱均為箱型結構體，鞍座加寬加長，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力；
◆主軸頭內以筋骨強化結構，主軸頭與立柱接觸長度比率適當，提供主軸之穩固支撐；
◆機臺配有防撞擊裝置，可吸收由工人操作失誤引起的撞擊而產生的振動，使撞擊的損害減至最低，確保原有的精度；
◆機臺采用油水分離設計，可有效使?jié)櫥团c切削液分離，防止切削液因混合而劣化，影響加工品質；
◆機臺采用臺灣高精度高剛性高精密主軸，皮帶式主軸剛性強、可靠性高，直結式主軸高速高效高精度、噪聲小、振動低，全面滿足用戶需求；
行 程 | |
X軸 | 800mm |
Y軸 | 500mm |
Z軸 | 500mm |
主軸端面至工作臺 | 120-620mm |
主軸中心至立柱導軌 | 581mm |
進 給 | |
X軸快速移動 | 36m/min |
Y軸快速移動 | 36m/min |
Z軸快速移動 | 20m/min |
切削進給 | 1-10m/min |
推薦三軸伺服電機扭矩 | 15N.m |
工作臺 | |
工作臺面積 | 1000×500mm |
最大承重 | 400Kg |
工作臺面距地面高度 | 約800mm |
T型槽 | 3×18×125mm |
主 軸 | |
連接形式 | 皮帶式 |
轉速 | 8000 rpm |
主軸錐孔 | BT40 |
推薦主電機型號 | 7.5KW |
精 度 | |
定位精度（JIS標準） | ±0.005/300mm |
重復定位精度（JIS標準） | ±0.003mm |
其 它 | |
光機重量 | 約4000Kg |
光機外形尺寸 | 約2300×1800×2000mm |
四、VM850光機配置
機床配置 | ||||
序號 | 配置 | 規格明細 | 廠家 | 產地 |
1 | 主軸 | BT40-120-8000rpm | 丹銓 | 臺灣 |
2 | 打刀缸 | 3.5T | 丹銓 | 臺灣 |
3 | 三軸絲桿專用軸承 | 內徑30,外徑62，P4 | TPI | 臺灣 |
4 | 三軸滾珠絲桿（C3級） | R40-16K5-FDC | 上銀 | 臺灣 |
5 | 三軸滾珠線軌 | X/Y/Z：RGH35HA | 上銀 | 臺灣 |
6 | 三軸伸縮護罩 |
| 海東 | 國產 |
7 | 三軸鎖緊螺帽 | YSF M30*1.5P | 盈錫 | 臺灣 |
8 | 三軸聯軸器 | D&Y10 C55L78 | 三木 | 日本 |
9 | 容積式自動潤滑系統 | TZ-2202-210XA | 河谷 | 合資 |
10 | 冷卻泵 | CBK4-30/3 | 斯特爾 | 臺灣 |
11 | 氣動系統 | n/a | 亞德客 | 臺灣 |
12 | 全防護鈑金 | n/a | 冠維 | 國產 |
13 | 地腳承座+螺栓+螺帽 | n/a | 自制 | 國產 |
